Ремонт переднего привода KIA Sorento 2002-2007 самостоятельно своими руками

Пошаговая инструкция по самостоятельному ремонту редуктора переднего моста автомобиля Kia Sorento модели 2002-2006 года выпуск до начала 2008г. Приветствуем владельцев Kia Sorento модели 2002 -2006 года выпуска. Сегодняшняя статья будет посвящена ремонту редуктора переднего моста, при отказе его включения. У данной модели Kia Sorento есть слабое место в механизме включения переднего привода, это пневмо-активатор (пневматическая муфта включения редуктора).

Всем автовладельцам KIA SORENTO известно, что этот автомобиль в снег или грязь, гололед, теряет половину своих ходовых качеств, при отказе переднего привода в дождь на грунтовом или снежном не говоря обледеневшем дорожном покрытии на крутом подъёме или горки автомобиль начинает пробуксовывать и забраться уже не может. Также не выехать из грязи или сугроба. Наиболее распространённая причина, это выход из строя пневмо – активатора. Причина данной поломки, банальный износ детали в среднем она работает 80-90 т.км., и здесь своевременное Т.О. вряд ли сможет предотвратить данный факт. Чтобы самостоятельно найти и устранить неисправность, мы обратились к нашим партнёрам, занимающимся поставкой сальников рулевой рейки, поджимных вклапдышей и других автомобильных ремкомплектов и по совместительству - ремонтом автомобилей.



Симптом неисправности можно определить следующим образом:

1. При включении переключателя на 4х4 индикатор горит передние колеса не крутят.

1.1 Вывесить задние колеса, машина должна стоять на передних колесах. Чтобы машина случайно не тронулась, передние колеса должны быть зафиксированы колодками. Завести двигатель включить переключатель в положение 4х4, выжав тормоз включить передачу D, далее потихоньку отпуская тормоз с помощью помощника посмотреть на карданный вал переднего привода. Если карданный вал крутится а передние колеса не реагируют то провести процедуру 1.2.

1.2. Если нет подъёмника, то можно с помощью домкрата поднять переднюю часть автомобиля, зафиксировать с помощью специальных подставок (в крайнем случае на кирпичи с деревянной подложкой), добраться до моста переднего привода. В верхней части корпуса редуктора со стороны карданного вала вы увидите шланг прикрепленный к штуцеру корпуса редуктора. Отсоединить шланг от штуцера и при помощи такой же по диаметру трубки попробовать надуть воздух в механизм, если воздух продувается то значит однозначно разбирать редуктор для замены пневмо-активатора (категорически запрещено при проверки воздухом пневмо-активатора использовать автомобильный компрессор, так как для работы данного механизма требуется очень никое давление создавайте воздушное давление используя свои легкие).

1.3. Если при надуве механизма активации редуктора создается давление и воздух не уходит, то нужно смотреть работоспособность насоса (сначала проверить предохранитель), насос пневмо-ативатора находится возле левой фарой.

2.Теперь расскажем как произвести замену активатора.

2.1.Снимаем передний мост с автомобиля в следующем порядке:

2.2 Сливаем масло с редуктора переднего моста.

2.2. Вывешиваем автомобиль, снимаем колеса, ослабляем гайку верхнего рычага шаровой опоры и выкручиваем гайку ступичного подшипника.

2.3. Снимаем суппорт в сборе(можно не снимать, но придется быть осторожным с тормозным щлангом), и вынимаем верхнюю шаровую опору, тормозной диск вынимаем из шруза и диск отводим в сторону.

2.4.Монтажкой поддеваем у моста шруз, он выходит с внутренним и наружным в сборе. Выходит с небольшим усилием, так как на конце шруза находится стопорное кольцо. Когда шруз пойдет, постарайся не повредить сальник, он находится внутри.

2.5. С другой стороной проделываем тоже самое

2.6. Снимаем кардан, но надо поставить метку на хвостовик и кардан, чтобы при сборке эти метки совпали, чтобы в дальнейшем не было вибрации.

2.7.Снимаем сам мост. Аккуратно с резинками, которые гасят вибрацию моста, они рвутся.

3. Разборка редуктора и замена пневмо-активатора.

3.1. Открутить гайки и отсоединить корпус промежуточного вала рис1.



3.2. Открутить гайки на крышке корпуса редуктора и снять крышку рис2.



3.3. Открутить гайки от пневмо-активатора и держателей подшипников редуктора.

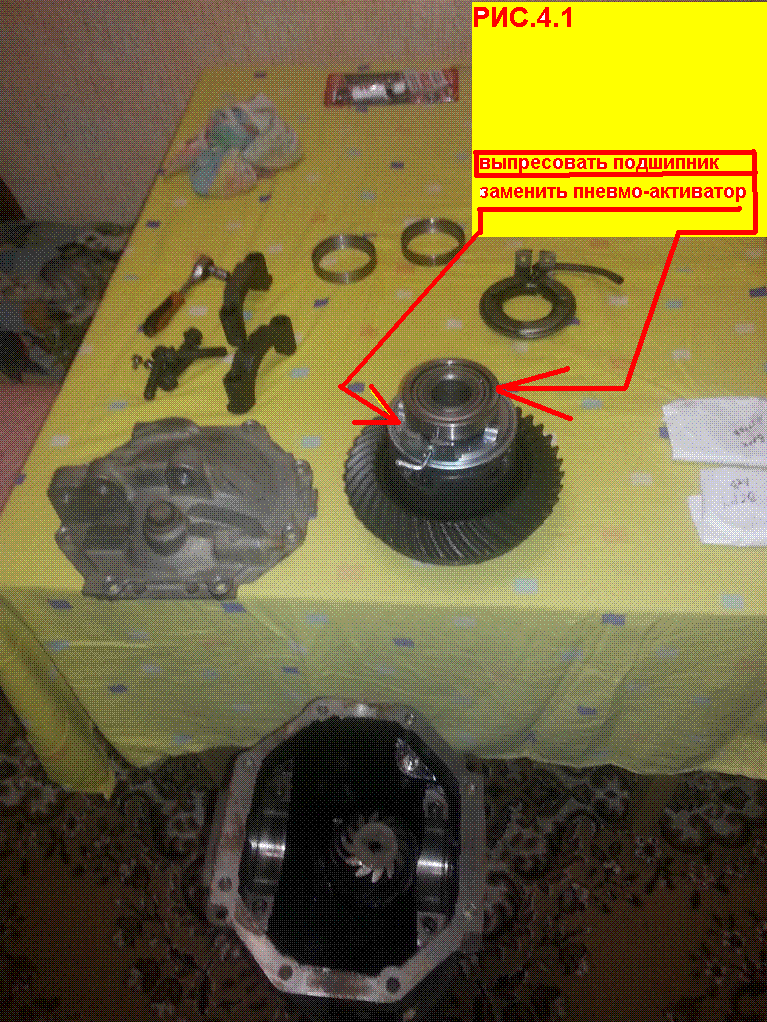

3.4. Достать редуктор из корпуса снять подшипник со стороны активатора и заменить его на новый. (Пневмо-активатор желательно заказывать сразу с подшипником, потому, как снять его очень сложно). Рис.4



3.5. Все собрать в обратном порядке, при насаживании подшипника на ось редуктора его можно разогреть простым феном для волос до 50 -70 с, и пока горячий, запрессовать или забить с помощью оправки (обрезок трубы например)подходящей по диаметру внутреннего кольца подшипника.



P.S. Если вы уже сняли передний мост то не будет лишним проверить промежуточный вал (расположен с правой стороны) на качество шлицов и работу подшипника, при дефекте нужно заменить рис. 5.
